1. 概述
MS-IR系列變頻器輸入電抗器用于與變頻器的輸入端相串聯，它連接在電源與變頻器之間，能起到限制電網電壓突變和操作過電壓所引起的沖擊電流，有效保護變頻器，改善變頻器功率因數，抑制變頻器輸入電網的諧波電流。
MS-IR系列變頻器輸出電抗器接在變頻器輸出端與電動機之間，能起到抑制變頻器輸出的諧波和電動機噪聲，以及補償連接長導線的充電電流，從而使電動機在引線較長時也能正常工作。

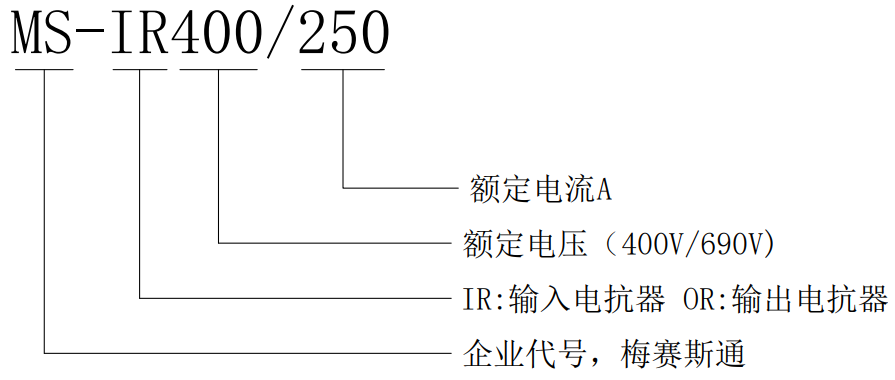

2. 型號說明
3. 技術參數
? 額定電壓：AC400V/AC690V，50Hz
? 額定電流：5A～500A（100A以上采用箔繞，100A以下采用線繞）
? 絕緣等級：B級、F級，H級
? 耐壓等級：5KV/min
? 噪聲：≤40dB
? 使用環境溫度：-25℃～+45℃
? 海拔高度：≤2000m
? 相對濕度：≤90%
4. 選型表
序號 | 適配變頻器功率（KW） | 適配輸入電抗器型號 | 適配輸出電抗器型號 |
1 | 0.7,1.5 | MS-IR400/5 | MS-OR400/5 |
2 | 2.2,3.7 | MS-IR400/10 | MS-OR400/10 |
3 | 5.5 | MS-IR400/15 | MS-OR400/15 |
4 | 7.5 | MS-IR400/20 | MS-OR400/20 |
5 | 11 | MS-IR400/30 | MS-OR400/30 |
6 | 15 | MS-IR400/40 | MS-OR400/40 |
7 | 22 | MS-IR400/60 | MS-OR400/60 |
8 | 30 | MS-IR400/80 | MS-OR400/80 |
9 | 45 | MS-IR400/125 | MS-OR400/125 |
10 | 55 | MS-IR400/150 | MS-OR400/150 |
11 | 75 | MS-IR400/200 | MS-OR400/200 |
12 | 90 | MS-IR400/250 | MS-OR400/250 |
13 | 110 | MS-IR400/280 | MS-OR400/280 |
14 | 132 | MS-IR400/300 | MS-OR400/300 |
15 | 160 | MS-IR400/400 | MS-OR400/400 |
16 | 200 | MS-IR400/500 | MS-OR400/500 |
