1. 概述
MS-SVG是根據系統的無功功率，通過IGBT產生容性或感性的基波電流，實現動態無功補償?shù)哪康?，補償目標值可以通過操作面板設定，不會出現過補償，并且補償平滑，不會產生對負載和電網的涌流沖擊。

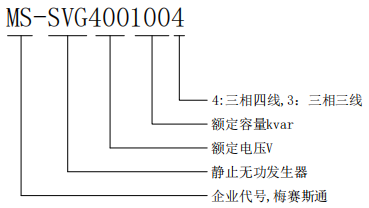

2. 型號說明
3. 特點
? 模塊化設計，安裝維護簡單，易于擴容，任意模塊故障不會影響其它模塊的正常工作，運行可靠。
? 從感性到容性的雙向動態無功調節，可同時濾除13次以內低次諧波。
? 采用英飛凌IGBT。
? 響應速度快，全響應時間小于10ms。
? 具備完整的保護功能，包括過壓、過流、過熱、短路等完備保護功能，同時具備系統自診斷功能。
4. 技術參數
? 輸入線電壓：400V±20%
? 相數：三相四線；三相三線
? 頻率：50/60±5
? 補償電流：50/100kvar
? 并聯運行：不限
? 效率：高達92%以上
? 通訊接口：RS485
? 環境溫度：-45～+55℃
? 存儲溫度：-20～+70℃
? 濕度：*大95%RH（無凝露）
? 工作海拔：小于1500m
5. 選型表
型號 | 額定電壓V | 額定容量kvar | 備注 |
MS-SVG400504 | 400 | 50 | |
MS-SVG4001004 | 400 | 100 |
