1. 概述
MS-R系列串聯電抗器與電容器串聯搭配使用，組成LC低阻抗通道，進行無功補償，提高系統功率因數，同時抑制和吸收諧波，充分保護電容器的安全運行和使用壽命。

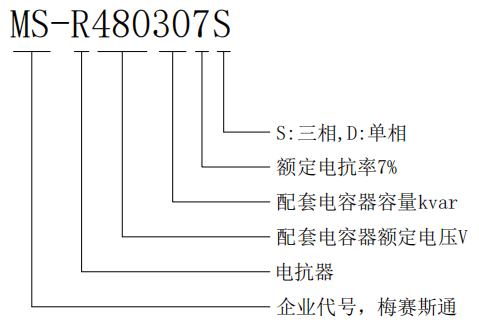

2. 型號說明
3. 結構特點
? 電抗器分為三相和單相兩種，均為干式鐵芯。
? 采用高電導率薄而寬的銅箔或鋁箔作為導電材料，經專用機器繞制，具有排列緊密且均勻、外觀美觀、散熱性能好等特點。
? 鐵芯采用優質低損耗冷軋硅鋼片，確保電抗器運行低損耗、低噪音、使用壽命長、。
? 電抗器體積小、重量輕，具有過溫保護功能。
4. 技術參數
? 額定電壓：480V、525V等
? 電抗率：7%、14%等
? 過載能力：1.35In以?xún)?nèi)連續運行
? 絕緣等級：B、F、H級
? 過溫保護：125℃常閉接點
? 運行環境溫度：-25～+45℃，相對濕度不超過90%。
5. 選型表
? 280V 7%(單相電抗器)
型號 | 配套電容器額定電壓V | 配套電容器額定容量kvar | 電抗率 |
MS-R28057D | 280 | 5 | 7% |
MS-R280107D | 280 | 10 | 7% |
MS-R280157D | 280 | 15 | 7% |
? 480V或525V 7%(三相電抗器)
型號 | 配套電容器額定電壓V | 配套電容器額定容量kvar | 電抗率 |
MS-R480107S | 480 | 10 | 7% |
MS-R480157S | 480 | 15 | 7% |
MS-R480207S | 480 | 20 | 7% |
MS-R480257S | 480 | 25 | 7% |
MS-R480307S | 480 | 30 | 7% |
MS-R480407S | 480 | 40 | 7% |
? 525V 14%(三相電抗器)
型號 | 配套電容器額定電壓V | 配套電容器額定容量kvar | 電抗率 |
MS-R5251014S | 525 | 10 | 14% |
MS-R5251514S | 525 | 15 | 14% |
MS-R5252014S | 525 | 20 | 14% |
MS-R5252514S | 525 | 25 | 14% |
MS-R5253014S | 525 | 30 | 14% |
MS-R5254014S | 525 | 40 | 14% |
