1、概述

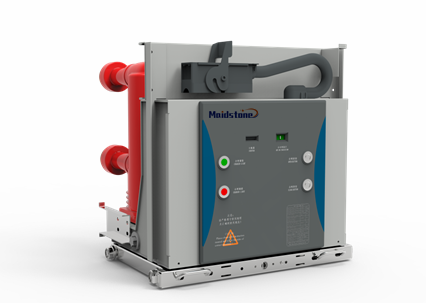

MSFMS系列戶內高壓真空斷路器（以下簡稱：斷路器），為三相交流50Hz，額定電壓12kV的戶內快速型磁斥機構開關設備。適用于控制各種不同性質的負荷及頻繁操作的場合，可廣泛應用于發電廠、變電站、冶金、水泥、石化等工礦企業，適用各工業園區、機場、地鐵、商業中心、住宅區及大型建筑物等各種場合，作為電能分配、電氣設施保護和控制之用。
該斷路器具有合分閘速度快、可靠性高和機械壽命長等特點，特別適用于快速分?jǐn)唷⒖焖偾袚Q電源場所，可實現快速切除和隔離故障、快速投入備用電源等操作，減少晃電影響，保障持續供電；也可以用在頻繁操做場合，多次開斷短路電流等條件惡劣的場所。
斷路器采用操動機構與斷路器本體一體式設計，既可作為固定安裝單元，也可配用專用推進機構，組成手車單元使用。

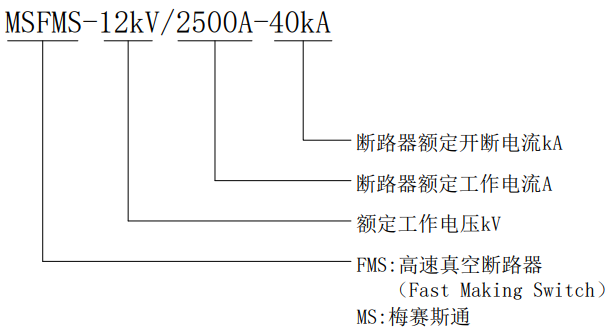

2、型號說明
3、技術參數
序號 | 參 數 名 稱 | 單位 | 參 數 | |||||||
1 | 額 定 電 壓 | kV | 12 | |||||||
2 | 額定絕緣水平 | 1min工頻耐受電壓（有效值） | 對地及相間 | kV | 42 | |||||
真空斷口間 | 48 | |||||||||
雷電沖擊耐受電壓（峰值） | 對地及相間 | kV | 75 | |||||||
真空斷口間 | 85 | |||||||||
3 | 二次回路工頻耐受電壓（1 min） | V | 2000 | |||||||
4 | 額定頻率 | Hz | 50 | |||||||
5 | 額定電流 | A | 630 1250 | 630 1250 1600 2000 2500 3150（1） | 1250 1600 2000 2500 3150 （1） 4000（1） | |||||
6 | 額定短路開斷電流（有效值） | kA | 25 | 31.5 | 40 | |||||
7 | 額定短路關合電流（峰值） | kA | 63 | 80 | 100 | |||||
8 | 2s短時耐受電流（有效值） | kA | 25 | 31.5 | 40 | |||||
9 | 峰值耐受電流 （峰值） | kA | 63 | 80 | 100 | |||||
10 | 額定短路開斷電流開斷次數 | 次 | 30 | |||||||
11 | 額定電纜充電開斷電流 | A | 25A，48 次，C2 級 | |||||||
12 | 額定單個電容器組開斷電流 （有效值） | A | 400 | |||||||
13 | 額定背對背電容器組開斷電流（有效值） | A | 400 | |||||||
14 | 額定背對背電容器組關合涌流（峰值） | kA | 20(頻率不大于fbi4250Hz，需要時) | |||||||
15 | 額定操作順序 | 非自動重合閘 | 0-180s-CO-180s-CO 常規供貨 | |||||||
自動重合閘 | 0-0.3s-CO-180s-CO 需訂貨時聲明 | |||||||||
16 | 合閘時間 | ms | ≤20 | |||||||
17 | 分閘時間 | ms | ≤5 | |||||||
18 | 全開斷時間 | ms | ≤10 | |||||||
19 | 觸頭行程 | mm | 7±0.5 | |||||||
20 | 超行程 |
ms | 3.5±0.5 | |||||||
21 | 動、靜觸頭允許磨損累計厚度 | 3 | ||||||||
22 | 觸頭合閘彈跳時間 | ≤2 | ||||||||
23 | 三相分、合閘不同期性 | ms | ≤２ | |||||||
24 | 觸頭分閘反彈幅值 | mm | ≤2 | |||||||
25 | 機構操作電源電壓 | V | DC/AC220, DC/AC110 | |||||||
26 | 機械壽命 | 次 | 10000(需要時可達30000次) | |||||||
27 | 額定電流開斷次數 | 次 | 10000(需要時可達30000次) | |||||||
28 | 主導電回路電阻 | μΩ | ≤60（630A） ≤50（1250A） ≤35（1600～2000A） ≤25（2500A以上） | |||||||
29 | 觸頭合閘接觸壓力 | N | 2400±200 | 3100±200 | 4250±250 | |||||
30 | 儲能時間 | s | ≤15 | |||||||
31 | 電容充電過程中的功耗 | W | ≤400 | |||||||
32 | 正常工作時(浮充狀態)功耗 | W | ≤20 | |||||||
4、常用選型表
序號 | 名稱 | 型號 | 額定電壓 | 額定電流（A） | 開斷電流（KA） |
1 | 三相高速真空斷路器 | MSFMS-12kV/1250A-31.5KA | 12kV | 1250 | 31.5 |
2 | MSFMS-12kV/1600A-31.5KA | 1600 | |||
3 | MSFMS-12kV/1250A-40KA | 1250 | 40 | ||
4 | MSFMS-12kV/1600A-40KA | 1600 | |||
5 | MSFMS-12kV/2000A-40KA | 2000 | |||
6 | MSFMS-12kV/2500A-40KA | 2500 | |||
7 | MSFMS-12kV/3150A-40KA | 3150 | |||
8 | MSFMS-12kV/4000A-40KA | 4000 | |||
9 | MSFMS-40.5kV/1250A-31.5KA | 40.5kV | 1250 | 31.5 | |
10 | MSFMS-40.5kV/2000A-40KA | 2000 | 40 | ||
11 | 單相高速真空斷路器 | MSFMS-12kV/630KA-1 | 7.2kV/12kV | 630 | |
12 | MSFMS-12kV/1250KA-1 | 7.2kV/12kV | 1250 | ||
13 | MSFMS-40.5kV/630KA-1 | 40.5kV | 630 |
